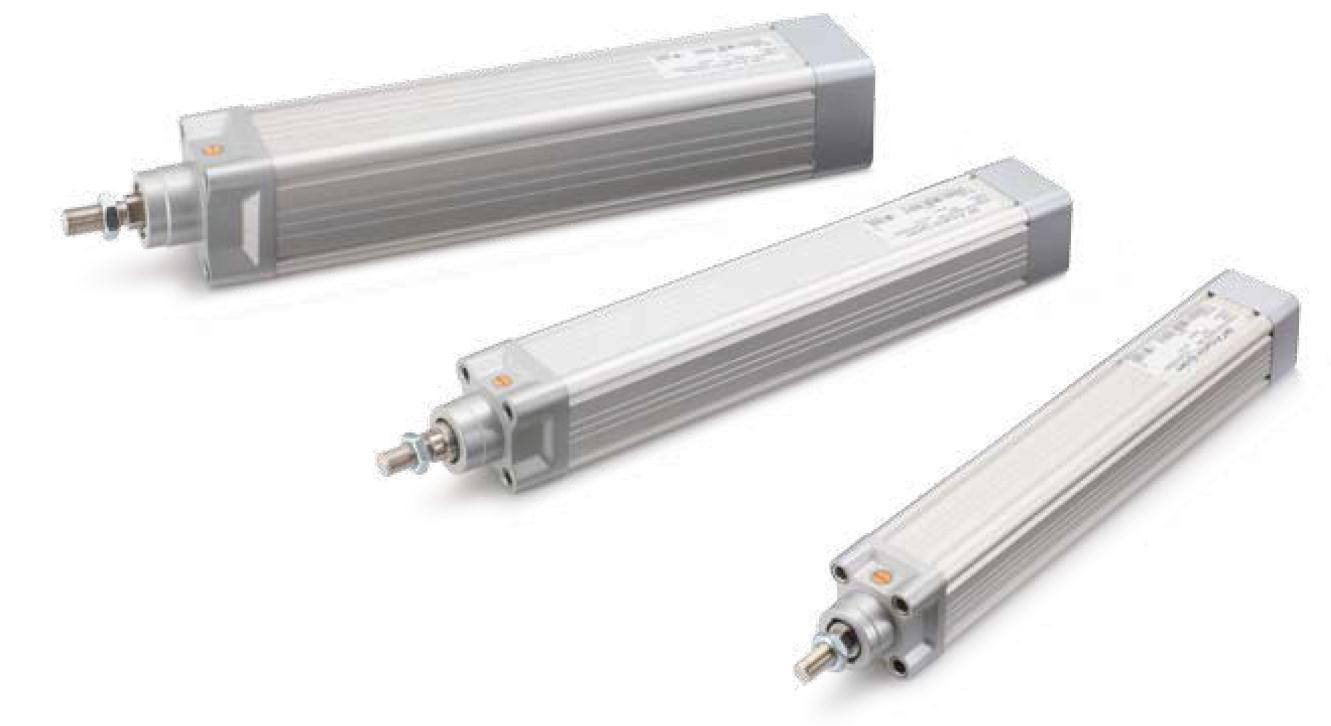

ELECTRIC CYLINDER
- 보다 높아진 IP값 및 하중량.
- SIEMENS 1FK7 서보모터와 함께 구성되는 제어 System이 가능.
- 높은 에너지 효율, 쉬운 통합 및 빠른 조립 가능
- 공압, 유압제품 보다 유연하며, 정확한 제어

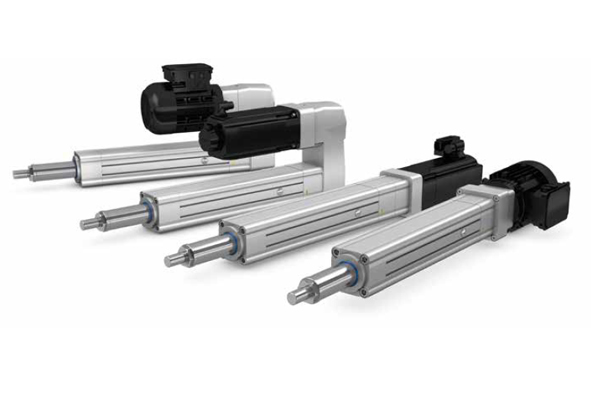

CASM-100
Features
- Electric cylinder with high modularity
- Ball-screws or roller-screws
- Inline and parallel gearboxes
- Standardized interfaces
- High level of precision and repeatability
- Wide range of accessories
Benefits
- For a wide range of applications with different power and lifetime requirements
- Optimal lifetime even at very high forces
- Mechanically fits most of the applications
- Fits AC motors and servo motors
- Accurate positioning (depends on the feedback system of the motor)
- High level of flexibility in mounting the cylinders

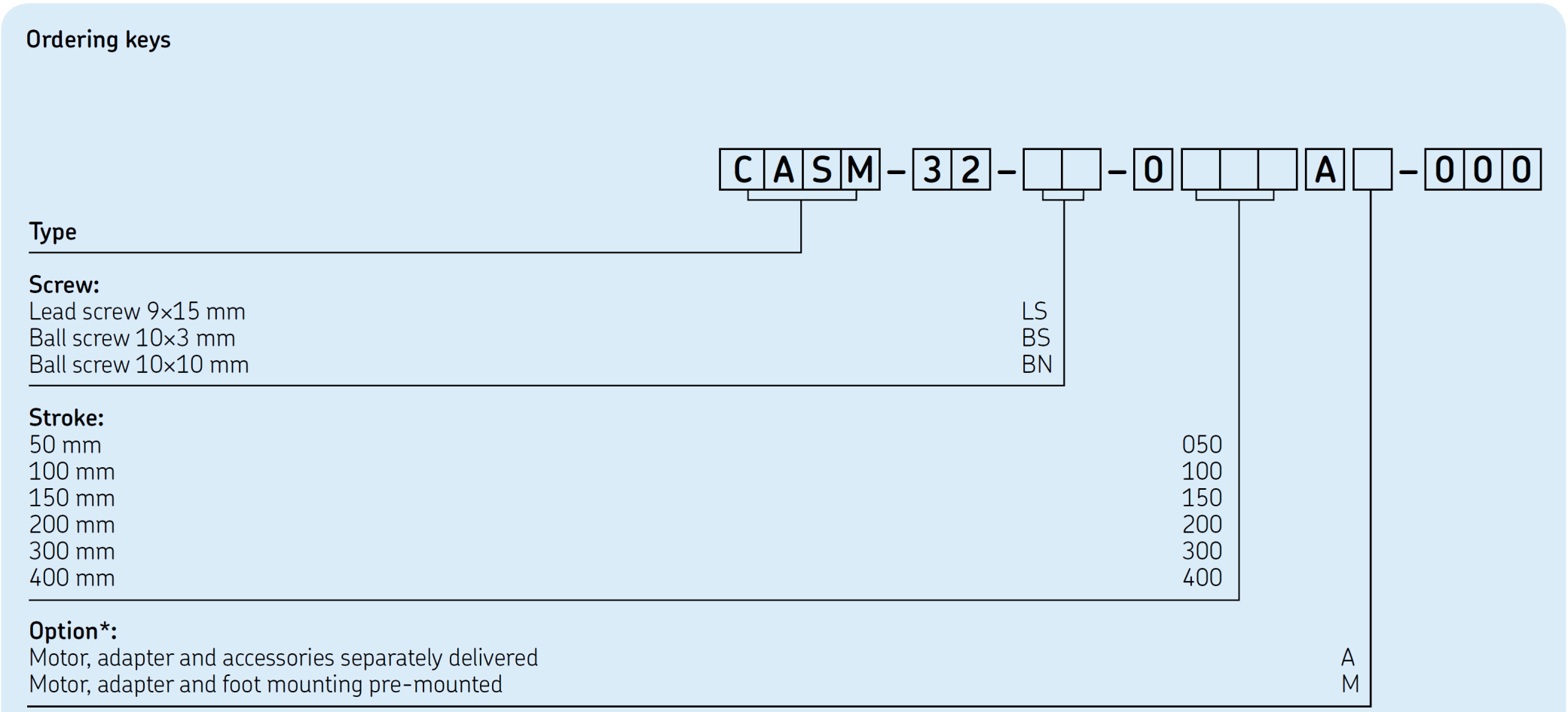

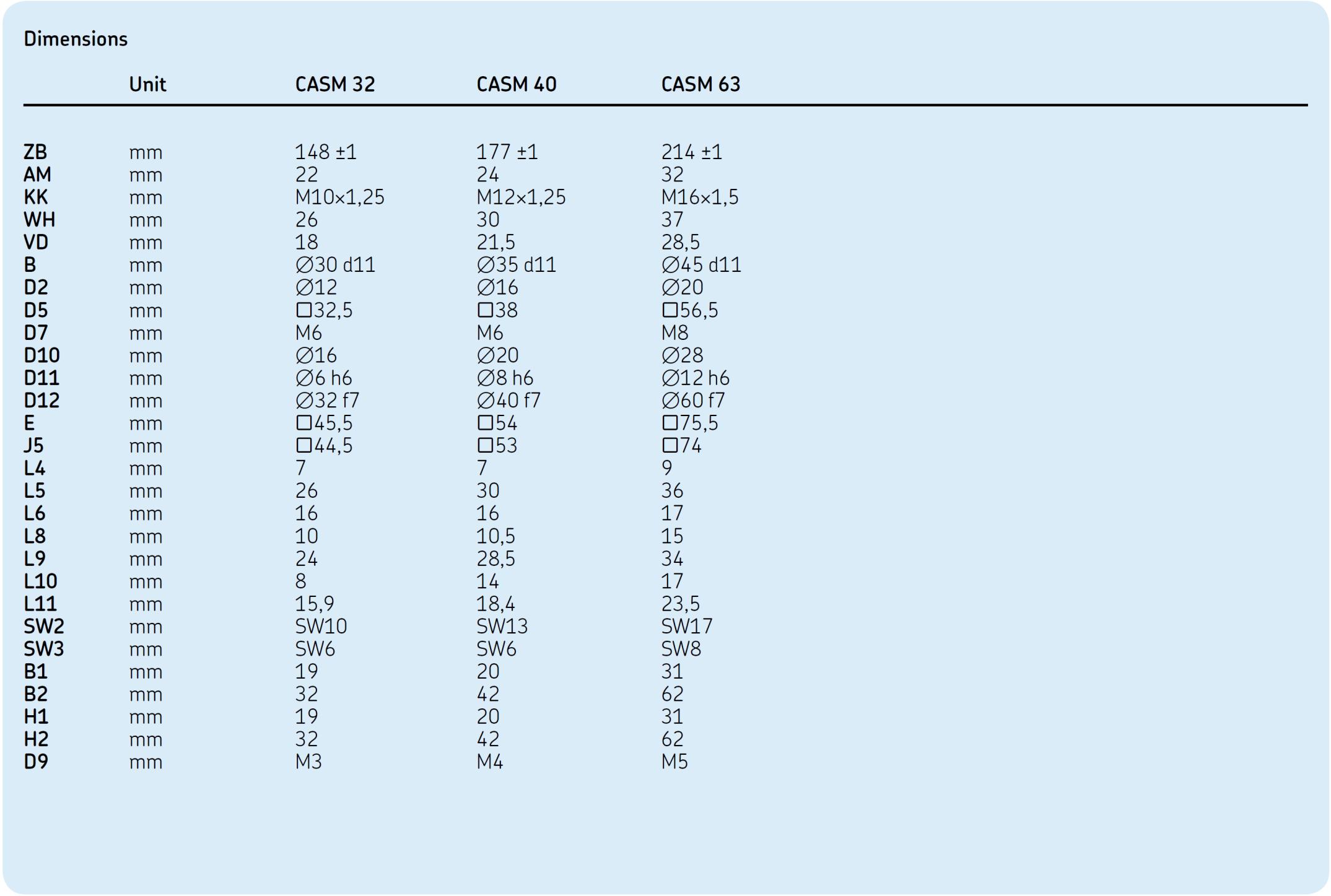

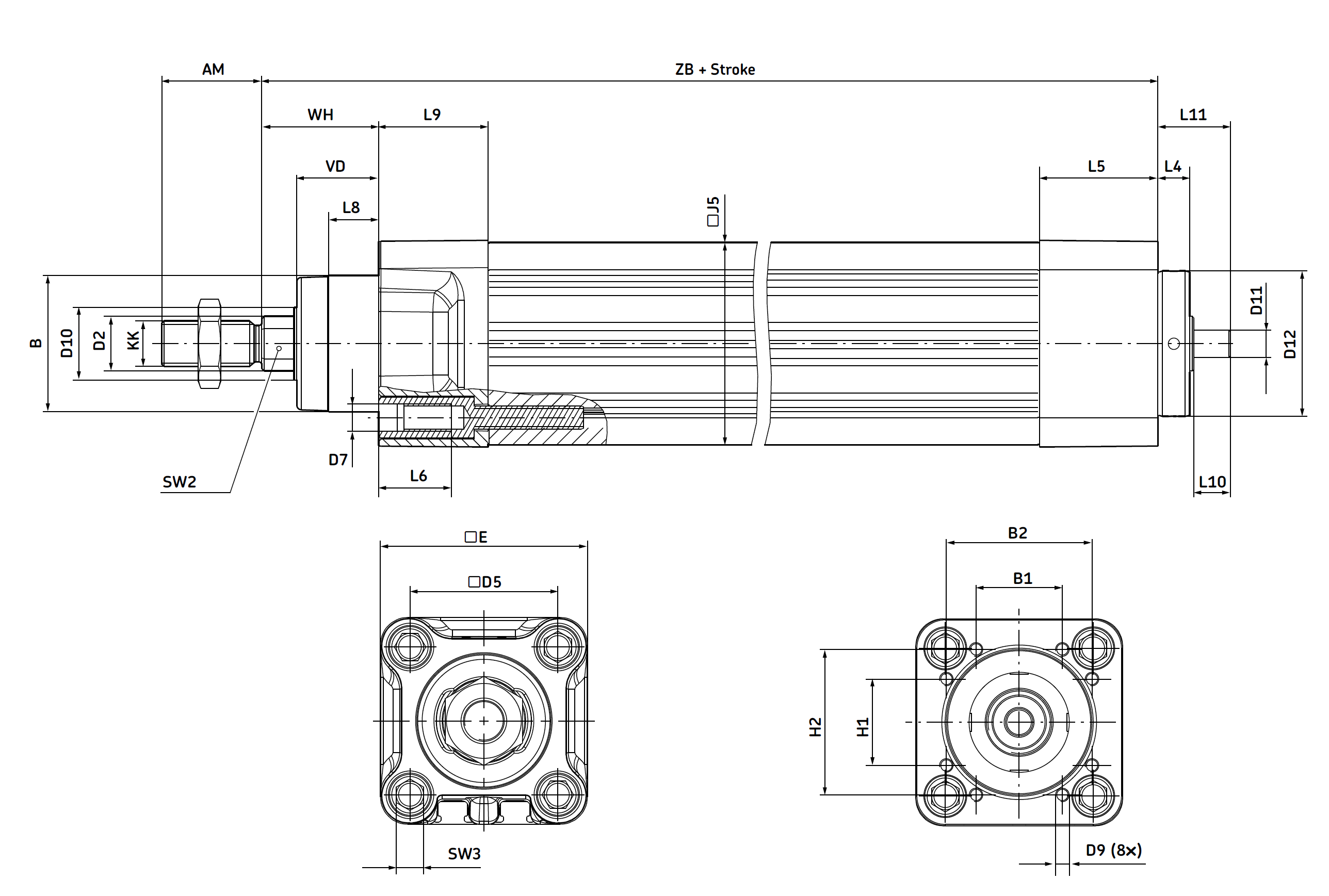

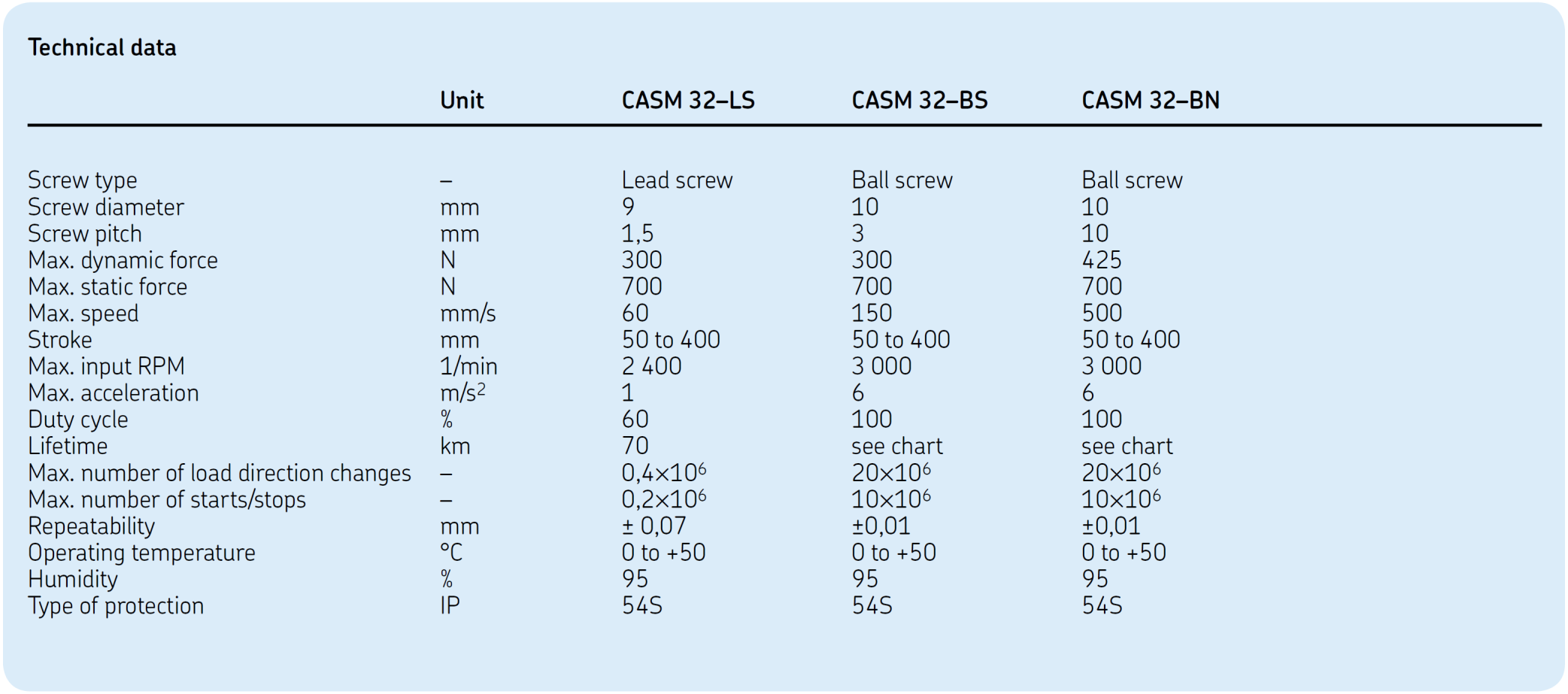

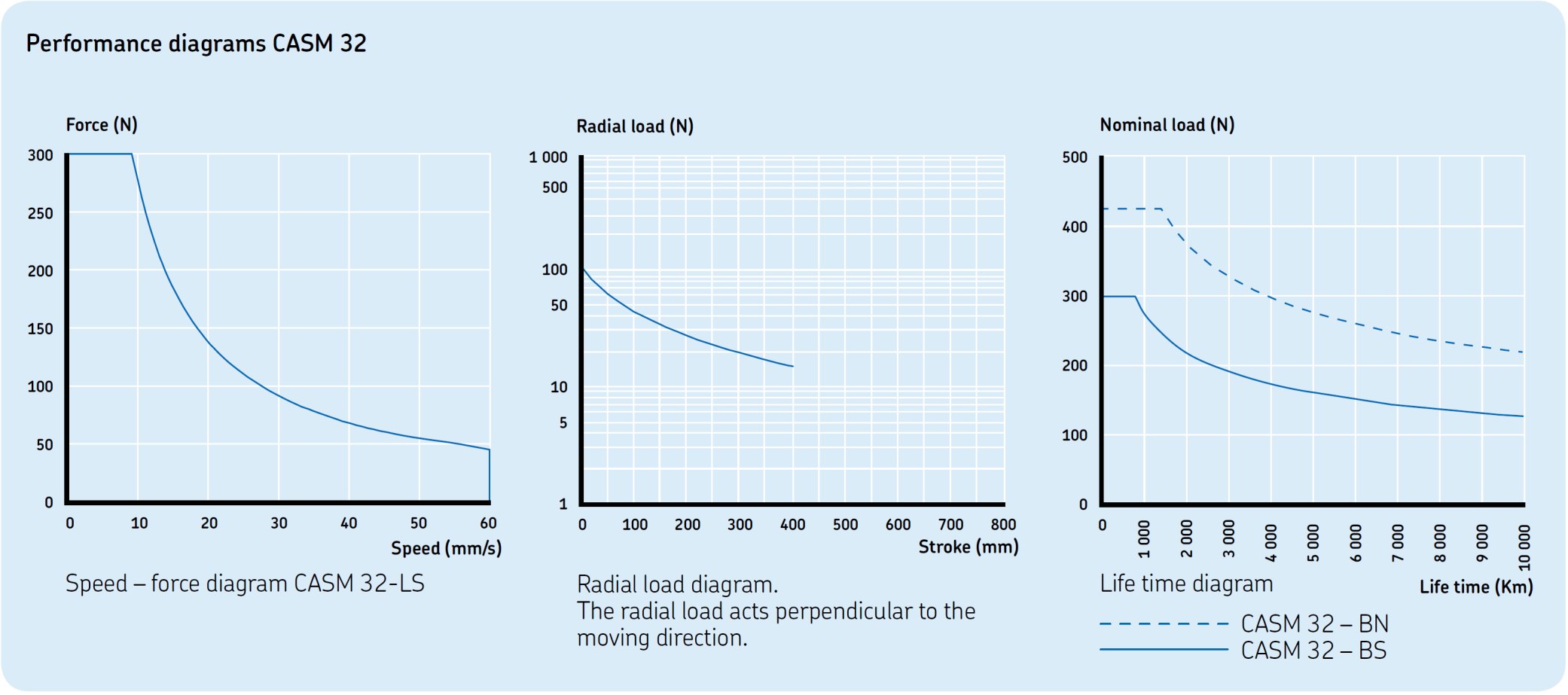

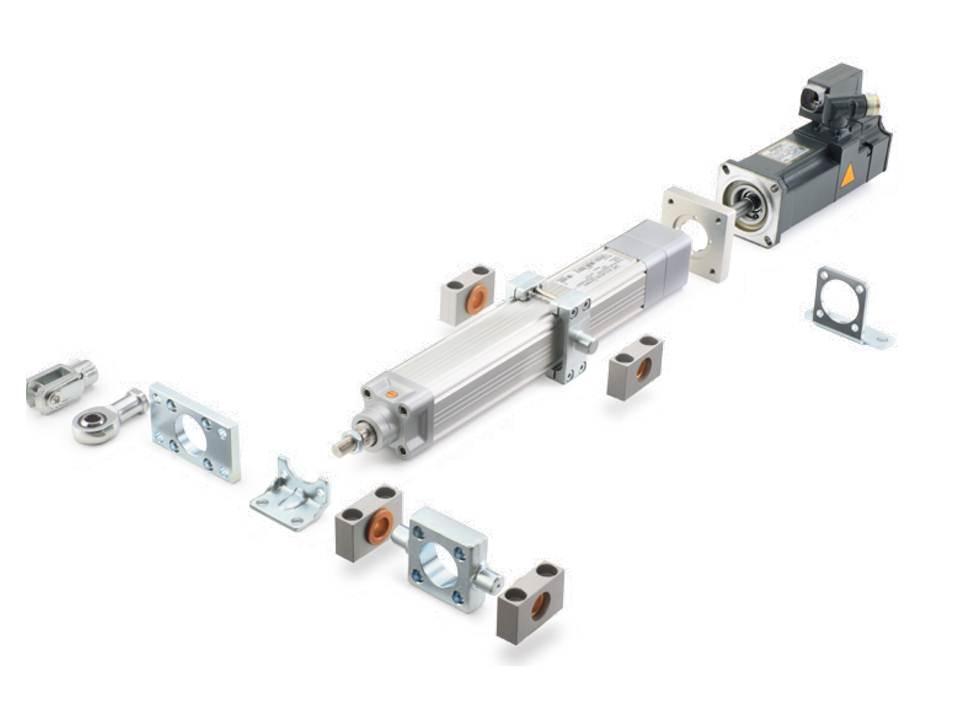

구성 및 DATA

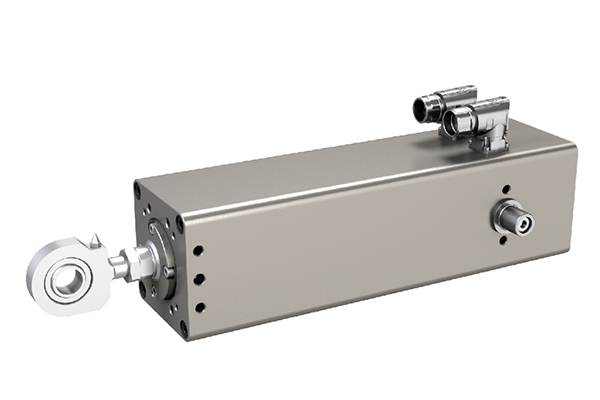

CEMC
특징
- 모터가 통합된 매우 콤팩트한 제품
- 인버티드 롤러 스크류 기술 덕분에 긴 서비스 수명
- 경량 소재 및 알루미늄 바디
- 매우 낮은 유지관리 필요성 및 간편한 재윤활 프로세스
장점
- 기존 장비에 쉬운 통합 가능
- 더 높은 가속도 및 더 높은 속도를 제공하는 로봇 암 및 웰딩 건
- 유체 동력식보다 향상된 프로세스 제어 및 안정성
- 더 낮은 유지관리 비용
20년간 자동차 산업에서 차체 스폿 용접으로 쌓은 경험을 바탕으로, 차세대 CEMC는 고객의 필요에 적합하고 출시된 제품 중 최고의 마력-하중 비를 제공하는 다양한 구성을 제공합니다.
인버티드 롤러 스크류 기술을 통해, 특별하게 설계된 중공축 모터를 통합하여 극도의 축방향 압축성과 경량 구조를 지닌 액추에이터를 완성했습니다 (12.5kg에 불과한 무게). 또한, 이전 시리즈의 두 배에 달하는 제품 수명(수명이 지속되는 동안 최대 2천만 용접 스폿)을 발휘하며, 그 동안 단 한 번의 내부 윤활만 필요합니다 (단일 웰딩 건은 윤활 없이 최대 1천만 스폿 용접 가능). 액추에이터에 다양한 위치 피드백 장치, 리졸버 또는 인코더를 장착할 수 있으며, 시장에 출시된 것과 여러 개의 부가장치 옵션 중에서 선택한 메인 로봇 및 서보드라이버 OEM과 호환 가능하고 336가지 다양한 조합이 가능합니다. 부가장치의 사이즈 및 특수 그리스에 대한 주문식 맞춤 공급도 가능합니다.
기술데이터
| 속도 | 300 mm/s |
|---|---|
| 최대 스트로크 (mm) | 180mm |
| 작동 온도 | 0~ +40 °C |
| 보호 유형 | IP 54S |
| 최대 동적 축방향력 (kN) | 18.4kN |
| 동적 하중 용량 (kN) | 59kN |
| 스크류 유형 / 리드 직경 (mm) | 롤러스크류,21/5 |
| 모터 유형 | 서보모터 |
| 듀티 사이클 (%) | 100 |
적용 예

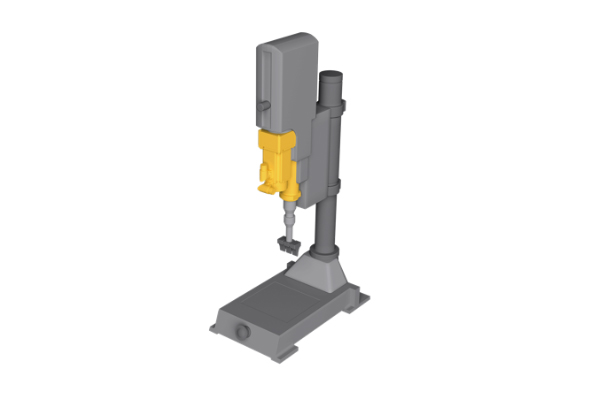

초음파용접

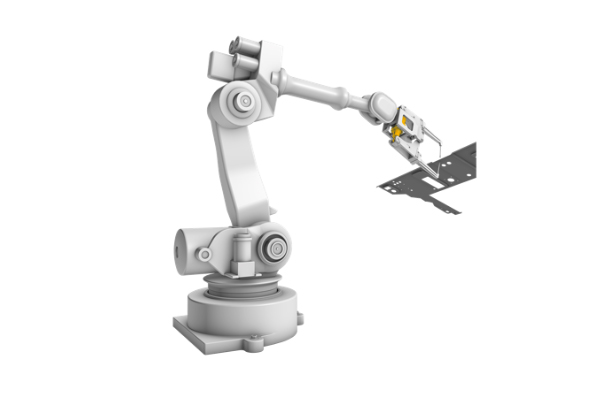

용접

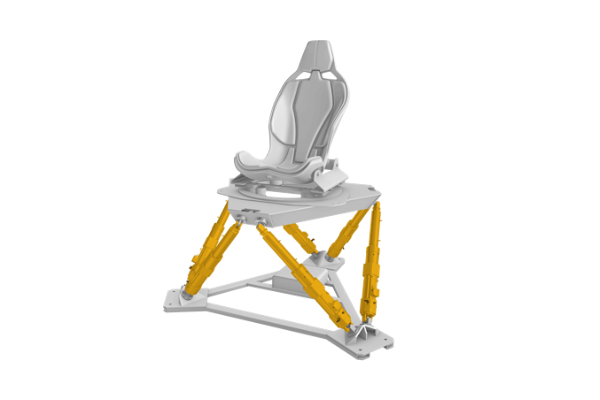

핵사포드

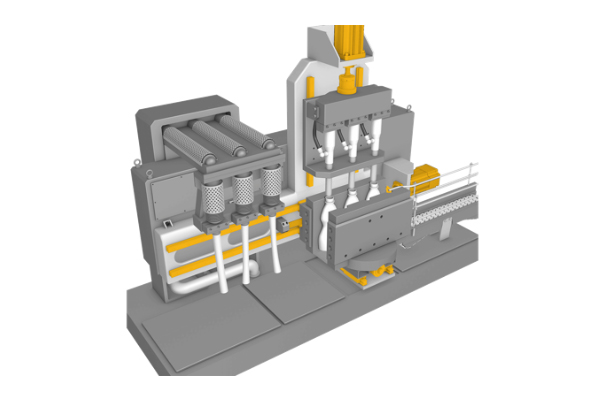

흡입성형
