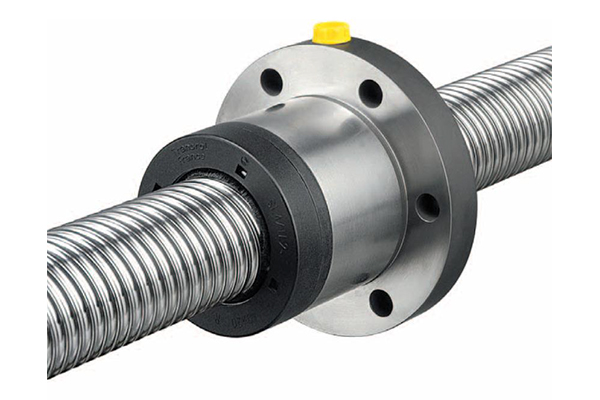

BALL SCREW
- 고효율 정밀 전조 볼 스크류
- 모든 종류의 볼 스크류에서, 하중은 너트로 부터 스크류 축으로 순환 볼들을 거쳐 전달된다.
- 몇몇의 재 순환 시스템이 이용될 수 있다.
- 위치 선정의 정밀도를 향상시키기 위해 백레쉬를 감소시키거나 제거시킬 수 있다.
Selection
Type별 기본사항
| Nut Type |
Φ (mm) |
lead (mm) |
C (kN) |
C0 (kN) |
L max
(mm) |

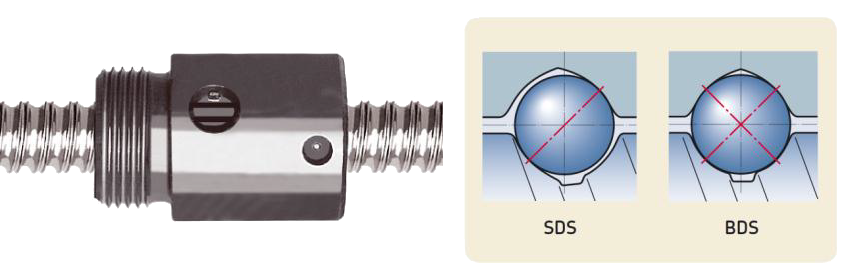

| SD / BD / SDS / BDS |
8 |
2.5 |
2.2 |
2.6 |
1000 |
| SD / BD / SDS / BDS |
10 |
2 |
2.5 |
3.5 |
1000 |
| SD / BD |
10 |
4 |
4.5 |
5.4 |
1000 |
| SD / BD / SDS / BDS |
12 |
2, 4, 5 |
2.9 / 5 / 4.2 |
4.6 / 6.5 / 5.3 |
2000 |
| SD / BD / SDS / BDS |
14 |
4 |
6 |
9 |
2000 |
| SD / BD / SDS / BDS |
16 |
2, 5 |
3.3 / 7.6 |
6.2 / 10.5 |
2000 |
| SD / BD |
16 |
10 |
10.7 |
17 |
2000 |

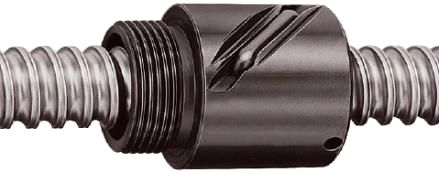

| SH / SHS |
6 |
2 |
1.5 |
1.5 |
1000 |
| SH |
10 |
3 |
2.3 |
3.5 |
1000 |
| SH |
12.7 |
12.7 |
5.3 |
9 |
2000 |

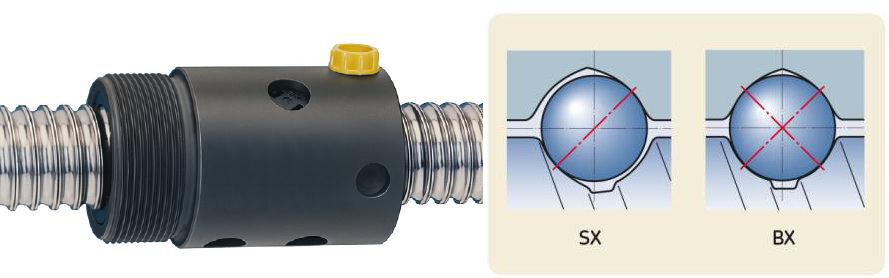

| SX / BX |
20 |
5 |
14.5 |
24.4 |
4700 |
| SX / BX |
25 |
5, 10 |
19.4 / 25.8 |
37.8 / 43.7 |
4700 |
| SX / BX |
32 |
5, 10 |
22.1 / 28.9 |
50.5 / 55.7 |
5700 |
| SX / BX |
40 |
5, 10 |
24.1 / 63.6 |
632. / 127.1 |
5700 |
| SX / BX |
50 |
10 |
81.9 |
189.1 |
5700 |
| SX / BX |
63 |
10 |
91.7 |
243.5 |
5700 |

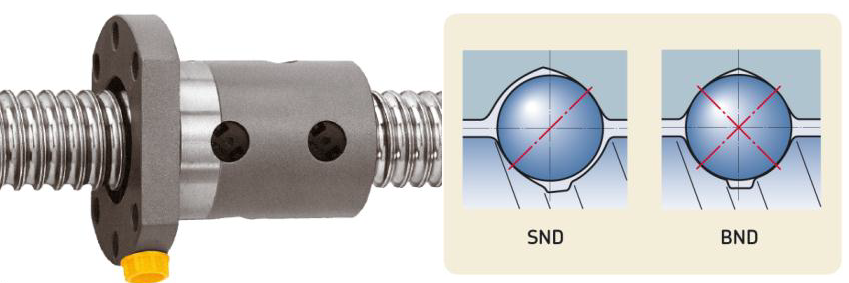

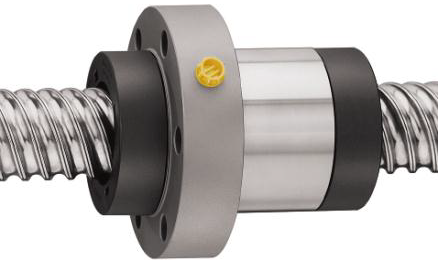

| SND / BND / PND |
16 |
5, 10 |
38 / 28 |
12.4 / 17 |
2000 |
| SND / BND / PND |
20 |
5 |
47 |
18.3 |
4700 |
| SND / BND / PND |
25 |
5, 10 |
51 |
22.7 / 43.7 |
4700 |
| SND / BND / PND |
32 |
5, 10 |
65 |
40.4 / 41.8 |
5700 |
| SND / BND / PND |
40 |
5, 10 |
78 |
63.2 / 127.1 |
5700 |
| SND / BND / PND |
50 |
10 |
93 |
157.6 |
5700 |
| SND / BND / PND |
63 |
10 |
108 |
202.9 |
5700 |

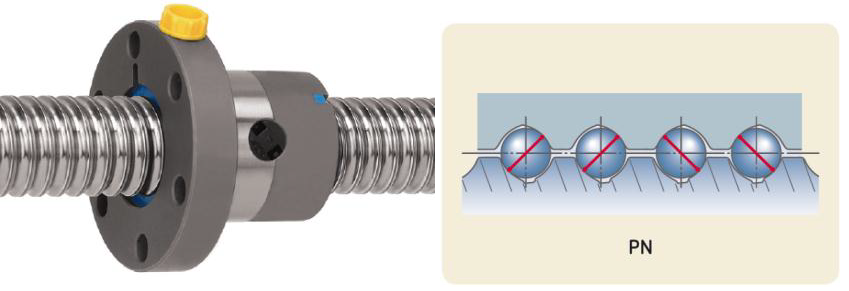

| SN / BN / PN |
16 |
5 |
8.1 |
12.4 |
2000 |
| SN / BN / PN |
20 |
5 |
11.7 |
18.3 |
4700 |
| SN / BN / PN |
25 |
2, 10 |
13 / 25.8 |
22.7 / 43.7 |
4700 |
| SN / BN / PN |
32 |
5, 10 |
19.1 / 22.6 |
40.4 / 41.8 |
5700 |
| SN / BN / PN |
40 |
5, 10 |
25.4 / 63.6 |
63.2 / 127.1 |
5700 |
| SN / BN / PN |
50 |
10 |
70.6 |
157.6 |
5700 |
| SN / BN / PN |
63 |
10 |
78.4 |
202.9 |
5700 |

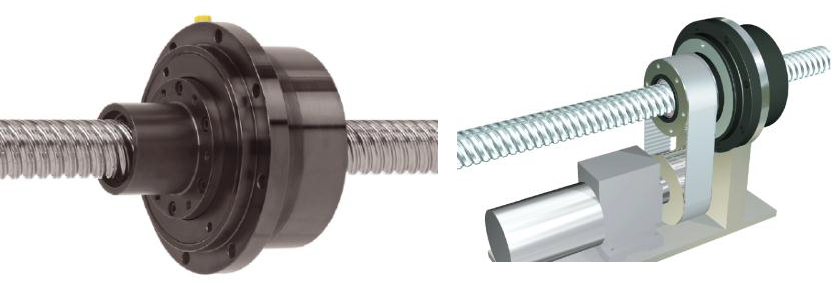

| SL / TL |
25 |
20, 25 |
23 / 22.6 |
51.6 / 51 |
4700 |
| SL / TL |
32 |
20, 32, 40 |
25.7 / 26 / 15.7 |
65.3 / 68.3 / 38.6 |
5700 |
| SLD / TLD |
32 |
32 |
26 |
68.3 |
5700 |
| SL / TL |
40 |
20, 40 |
41.8 / 53.3 |
129.4 / 133.8 |
5700 |
| SL / TL |
50 |
50 |
94.8 |
238.2 |
5700 |
| SLT / TLT |
25 |
20, 25 |
39.5 / 33.5 |
96.6 / 80.5 |
|
| SLT / TLT |
32 |
20, 32, 40 |
49.8 / 32.1 / 30 |
141.2 / 87.3 / 81.7 |
|
| SLT / TLT |
40 |
20, 40 |
54.7 / 53.3 |
176.7 / 133.8 |
|
| SLT / TLT |
50 |
50 |
94.8 |
238.2
|
|
