SUPPORT UNIT
KOSA 서포트 유니트는 직선운동의 동력전달용 볼나사 또는 미끄럼나사를 견고하게 지지 고정하도록 표준화된 정밀 유니트 제품이며 고정측 서포트 유니트와 지지측 서포트 유니트가 준비되어 있습니다.
Support Unit의 특징
Compact
콤팩트한 구조로 설계되어 조립 공간이 크게 필요하지 않으며 예압조정 된 베어링이 있어 그 상태로 조립이 가능하므로 조립공수의 절감, 조립 정도를 향상시킬 수 있습니다.
High Precision
정밀 조합한 앵귤러 베어링(접촉각 30°, DF-정면 조합)을 사용하여 축 중심에 대한 회전축과 가이드의 평행오차를 흡수하는 구조로 설계되어 조립오차에 의한 악영향을 최소화하고 회전축의 정밀도 유지가 가능합니다.
Special
표준화된 제품으로 호환성이 좋으며, 고객의 요구 및 사용 용도에 따라 특수제작이 가능합니다. 고객 적용에 따른 재질 변경, 표면처리 변경, 설계 변경 등은 사전 문의바랍니다.
Support Unit의 적용 및 용도
정밀 연삭 볼 나사 적용 분야
- 조립용 로보트
- 로광장비
- 삼차원측정기기
- 반도체 및 LCD 검사 장비 외 이송기계
전조 볼 나사 적용 분야
- 산업용 로봇
- 철강설비 기계
- 포장기계
- 인쇄기계 외 이송기계
TM나사 및 다줄 나사
- 의료기계, 현미경 X-Y축 등
기타
- 기계의 축방향 하중이 걸리는 장치, 축방향 유격이 적어야 하는 기계
Support Unit의 구조
고정측 서포트 유니트는 회전축의 동적 특성에 적합한 고강성, 저토크의 앵귤러 베어링(접촉각 30° , DF-정면 조합)이 조립되어 있으며, 정밀 예압 조정으로 고정도의 회전 성능을 얻을 수 있습니다.

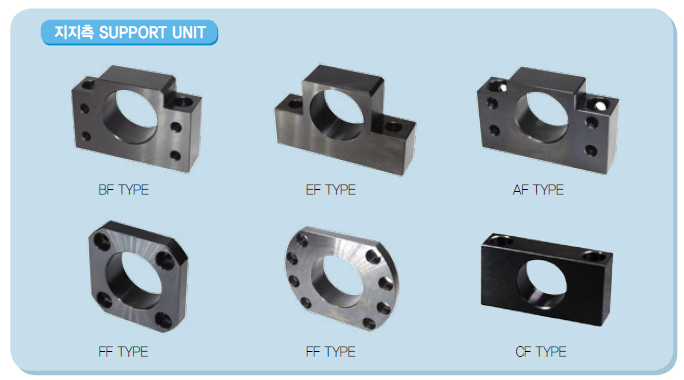

지지측 서포트 유니트는 깊은 홈 베어링을 사용하며 서포트 유니트에는 적당량의 구리스가 봉입되고 오일씰이 조립되어 미세먼지나 이물질의 혼입을 방지하여 장기간 사용이 가능합니다.

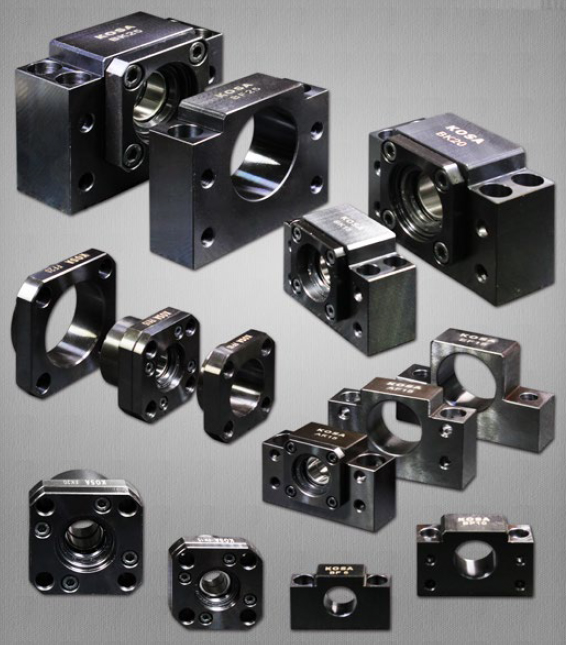

Support Unit의 형상 및 분류

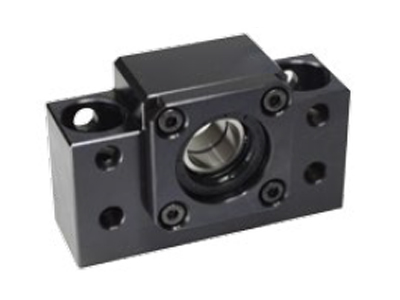

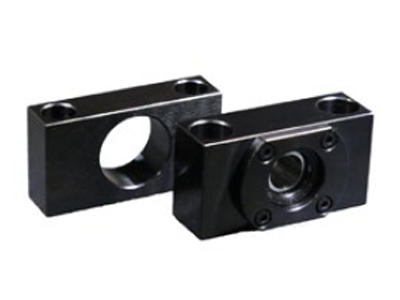

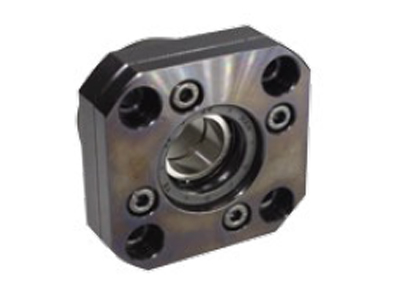

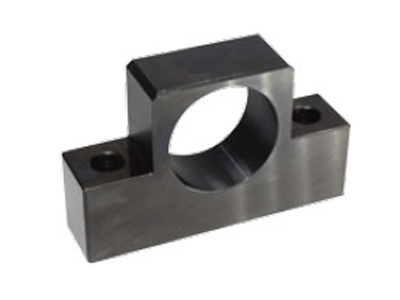

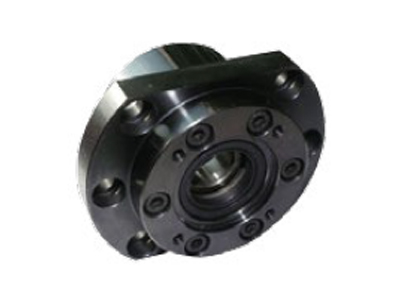

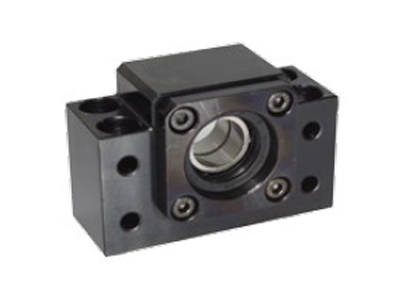

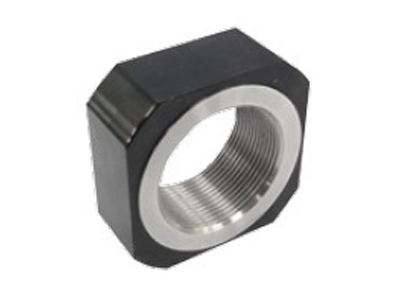

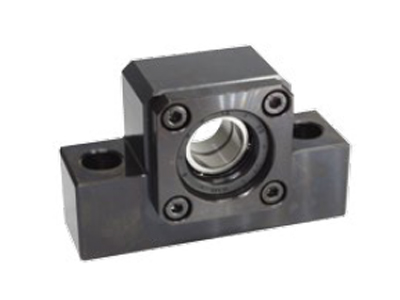

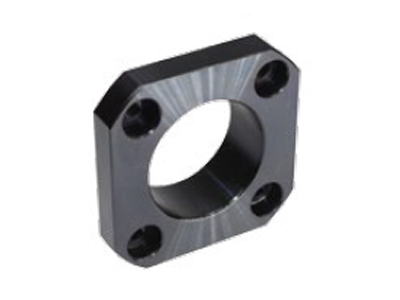

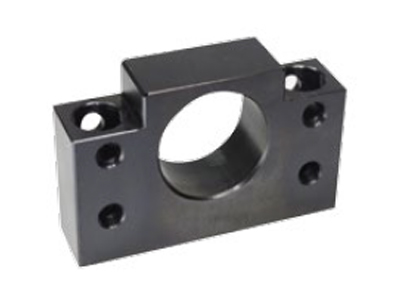

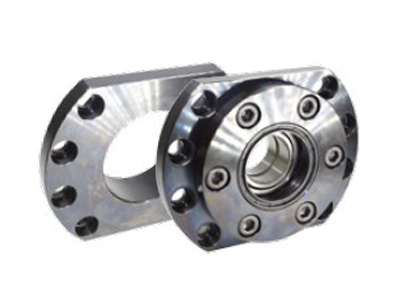

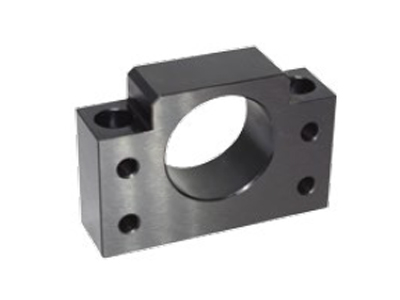

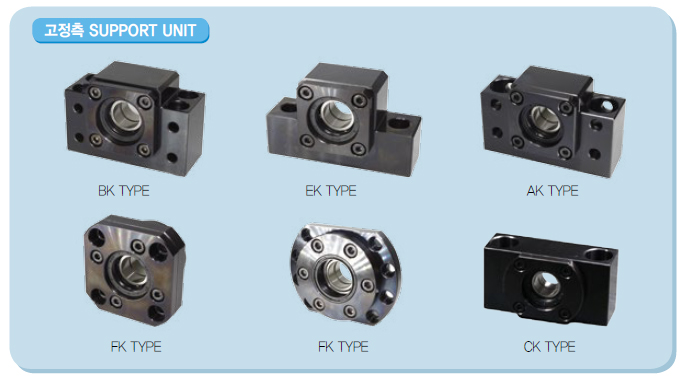

Support Unit를 베이스면에 고정하는 블럭형 구조와 구멍에 끼워 고정하는 원형 (플렌지형) TYPE의 2종류가 있다. 사용 및 설치조건에 따라 해당제품을 선택하여야 하며, 동력전달 축의 위치에 따라 고정측 서포트유니와 고정측 반대편의 지지측 서포트유니트로 구성되어 있습니다.
